Karakteristik Set Intruksi

Artinya tambahkan nilai lokasi Y ke isi register R pemrogram dapat mendahului dengan definisi-definisi: X = 513,Y = 514, dst. Program akan mengkonversikan opcode dan referensi operand menjadi bentuk biner, akhirnya akan membentuk instruksi mesin biner.

Data processing adalah jenis pemrosesan yang dapat mengubah data menjadi informasi atau pengetahuan.Pemrosesan data ini sering menggunakan komputer sehingga bisa berjalan secara otomatis.Setelah diolah, data ini biasanya mempunyai nilai yang informatif jika dinyatakan dan dikemas secara terorganisir dan rapi, maka istilah pemrosesan data sering dikatakan sebagai sistem informasi.

Kedua istilah ini mempunyai arti yang hampir sama, pemrosesan data mengolah dan memanipulasi data mentah menjadi informasi (hasil pengolahan), sedangkan sistem informasi memakai data sebagai bahan masukan dan menghasilkan informasi sebagai produk keluaran.

2. Data Storage: Memory Instructions

Sering disebut sebagai memori komputer, merujuk kepada komponen komputer, perangkat komputer, dan media perekaman yang mempertahankan data digital yang digunakan untuk beberapa interval waktu.Penyimpanan data komputer menyediakan salah satu tiga fungsi inti dari komputer modern, yakni mempertahankan informasi.Ia merupakan salah satu komponen fundamental yang terdapat di dalam semua komputer modern, dan memiliki keterkaitan dengan mikroprosesor, dan menjadi model komputer yang digunakan semenjak 1940-an.

Dalam penggunaan kontemporer, memori komputer merujuk kepada bentuk media penyimpanan berbahan semikonduktor, yang dikenal dengan sebutan Random Access Memory (RAM), dan kadang-kadang dalam bentuk lainnya yang lebih cepat tapi hanya dapat menyimpan data secara sementara. Akan tetapi, istilah “computer storage” sekarang secara umum merujuk kepada media penyimpanan massal, yang bisa berupa cakram optis, beberapa bentuk media penyimpanan magnetis (seperti halnya hard disk) dan tipe-tipe media penyimpanan lainnya yang lebih lambat ketimbang RAM, tapi memiliki sifat lebih permanen, seperti flash memory.

3. Data Movement: I/O Instructions
Proses data movement ini adalah memindahkan (dapat diakatakan membackup juga) data – data dari database yang berupa data, indeks, grand, schema, dan lain – lain ketempat baru. Tempat baru ini bisa ke dalam database baru atau memang untuk dibackup saja.
Data movement terdiri dari 2 bagian besar yaitu :

• Load & Upload [difokuskan untuk memindahkan data yang berupa indeks atau data itu sendiri alias isi dari database tersebut]
• Export & Import [memindahkan data secara lengkap, mulai dari grand, schema, dan seluruhnya]

Jika dilihat, load tersebut behubungan dengan import dan upload berhubungan dengan export Load berfungsi untuk memasukan data / transaksi ke sebuah table. Dapat dikatakan juga insert, replace, atau update. Sedangkan upload berfungsi untuk membuat dari data table ke fisik / file. Kelemahan load adalah dalam prosesnya bisa saja terjadi data yang tidak berpindah secara sempurna.

TIPE-TIPE OPERAND

Ada aturan tertentu yang wajib diikuti dalam pemberian nama variabel, antara lain :

• Harus dimulai dengan abjad tidak boleh dengan angka atau simbol.
• Tidak boleh ada spasi diantaranya
• Jangan menggunakan simbol-simbol yang bisa membingungkan seperti titik dua, titik koma, kima, dan sebagainya.
• Sebaiknya memiliki arti yang sesuai dengan elemen data. Sebaiknya tidak terlalu panjang

Contoh Variabel yang bernar : Nama, Alamat, Nilai_Ujian

Contoh Variabel yang salah : 4XYZ,IP rata, Var :+xy,458;

C. OPERATOR DAN OPERAND

Operand adalah data, tetapan, perubah atau hasil dari suatu fungsi sedangkan Operator merupakan simbol-simbol yang memiliki fungsi untuk menghubungkan operand sehingga menjadi tranformasi.

Jenis-jenis operator adalah sebagai berikut :

• Operator Aritmetika : Operator untuk melakukan fungsi aritmetika seperti : +(penjumlahan), – (mengurangkan), * (mengalikan), / (membagi).
• Operator relational : Operator untuk menyatakan relasi atau perbandingan antara dua operand, seperti > (lebih besr), =(lebih besar atau sama), <= (lebih kecil atau sama), == (sama), != (tidak sama).
• Operator Logik : Operator untuk merelasikan operand secara logis seperti && (and), || (or), !(not).

#TIPE-TIPE OPERASI DATA

TRANSFER DATA

• Menetapkan lokasi operand sumber dan operand tujuan.
• Lokasi-lokasi tersebut dapat berupa memori, register atau bagian paling atas daripada stack.
• Menetapkan panjang data yang dipindahkan.
• Menetapkan mode pengalamatan.

Tindakan CPU untuk melakukan transfer data adalah :

• Memindahkan data dari satu lokasi ke lokasi lain.
• Apabila memori dilibatkan :

1. Menetapkan alamat memori.
2. Menjalankan transformasi alamat memori virtual ke alamat memori aktual.
3. Mengawali pembacaan / penulisan memori.

Operasi set instruksi untuk transfer data :

• MOVE : memindahkan word atau blok dari sumber ke tujuan
• STORE : memindahkan word dari prosesor ke memori.
• LOAD : memindahkan word dari memori ke prosesor.
• EXCHANGE : menukar isi sumber ke tujuan.
• CLEAR / RESET : memindahkan word 0 ke tujuan.
• SET : memindahkan word 1 ke tujuan.
• PUSH : memindahkan word dari sumber ke bagian paling atas stack.
• POP : memindahkan word dari bagian paling atas sumber

ARITHMETIC

Tindakan CPU untuk melakukan operasi arithmetic :

• Transfer data sebelum atau sesudah.
• Melakukan fungsi dalam ALU.
• Menset kode-kode kondisi dan flag.

Operasi set instruksi untuk arithmetic :

1. ADD : penjumlahan
2. SUBTRACT : pengurangan
3. MULTIPLY : perkalian
4. DIVIDE : pembagian
5. ABSOLUTE
6. NEGATIVE
7. DECREMENT
8. INCREMENT

Nomor 5 sampai 8 merupakan instruksi operand tunggal.

LOGICAL

Tindakan CPU sama dengan arithmetic.

Operasi set instruksi untuk operasi logical :

• AND, OR, NOT, EXOR
• COMPARE : melakukan perbandingan logika.
• TEST : menguji kondisi tertentu.
• SHIFT : operand menggeser ke kiri atau kanan menyebabkan konstanta pada
• ujung bit.
• ROTATE : operand menggeser ke kiri atau ke kanan dengan ujung yang terjalin.

CONVERSI

Tindakan CPU sama dengan arithmetic dan logical. Instruksi yang mengubah format instruksi yang beroperasi terhadap format data. Misalnya pengubahan bilangan desimal menjadi bilangan biner.

Operasi set instruksi untuk conversi :

• TRANSLATE : menterjemahkan nilai-nilai dalam suatu bagian memori berdasrkan tabel korespodensi.
• CONVERT : mengkonversi isi suatu word dari suatu bentuk ke bentuk lainnya.

INPUT / OUPUT

Tindakan CPU untuk melakukan INPUT /OUTPUT :

• Apabila memory mapped I/O maka menentukan alamat memory mapped
• Mengawali perintah ke modul I/O

Operasi set instruksi Input / Ouput :

• INPUT : memindahkan data dari pernagkat I/O tertentu ke tujuan
• OUTPUT : memindahkan data dari sumber tertentu ke perangkat I/O
• START I/O : memindahkan instruksi ke prosesor I/O untuk mengawali operasi I/O
• TEST I/O : memindahkan informasi dari sistem I/O ke tujuan

TRANSFER CONTROL

Tindakan CPU untuk transfer control :

• Mengupdate program counter untuk subrutin , call / return.

Operasi set instruksi untuk transfer control :

• JUMP (cabang) : pemindahan tidak bersyarat dan memuat PC dengan alamat tertentu.
• JUMP BERSYARAT : menguji persyaratan tertentu danmemuat PC dengan alamat tertentu atau tidak melakukan apa tergantung dari persyaratan.
• JUMP SUBRUTIN : melompat ke alamat tertentu.
• RETURN : mengganti isi PC dan register lainnya yang berasal dari lokasi tertentu.
• EXECUTE : mengambil operand dari lokasi tertentu dan mengeksekusi sebagai instruksi
• SKIP : menambah PC sehingga melompati instruksi berikutnya.
• SKIP BERSYARAT : melompat atau tidak melakukan apa-apa berdasarkan pada persyaratan
• HALT : menghentikan eksekusi program.
• WAIT (HOLD) : melanjutkan eksekusi pada saat persyaratan dipenuhi.
• NO OPERATION : tidak ada operasi yang dilakukan.

CONTROL SYSTEM

Hanya dapat dieksekusi ketika prosesor berada dalam keadaan khusus tertentu atau sedang mengeksekusi suatu program yang berada dalam area khusus, biasanya digunakan dalam sistem operasi.

Contoh : membaca atau mengubah register kontrol.

#INTRUKSI PERCABANGAN



Struktur Branching (Percabangan)

1. IF

Instruksi IF digunakan untuk memeriksa suatu kondisi dan melaksanakan instruksi lain jika kondisi tersebut terpenuhi atau bernilai true. Statement pada sintaks if boleh berupa satu instruksi tunggal atau beberapa instruksi (block statement) yang ditulis dalam {}. Jika evaluasi terhadap kondisi memberikan nilai true makastatement dikerjakan.Jika bernilai false maka statement tidak dikerjakan.Alur logika Instruksi IF dapat anda lihat pada gambar dibawah ini:

Alur Intruksi IF

Umumnya kondisi berupa sebuah ekspresi yang bernilai Boolean seperti a= 5 atau b > 10. Kondisi yang diuji dapat berupa kondisi tunggal atau kondisi gabungan.

Contoh pemakaian istruksi IF.

Dengan kondisi tunggal if (nilai > 60) printf (“lulus”) ;

Jika nilai lebih besar dari pada 60 maka ditampilkan lulus

Dengan kondisi gabungan

if (( grade == ‘D’) ││ (grade == E’ ))

printf (“tidak lulus”) ;

Jika grade berisi huruf D atau E maka ditampilkan tidak lulus

2. If Else

Adakalanya kita harus melaksanakan proses yang berbeda untuk kondisi yang berbeda, misalnya menampilkan kata lulus untuk nilai yang sama dengan atau lebih besar daripada 60 dan menampilkan kata tidak lulus untuk nilai yang kurang dari 60, selain dengan menggunakan dua instruksi if yang terpisah seperti berikut:

if (nilai >= 60) printf (“lulus”) ;

if ( nilai < 60 ) printf (“tidak lulus”) ;

bahasa C menyediakan klausa else untuk digunakan bersama dengan instruksi if. Secara umum pola dari if else yaitu:

if (kondisi) statement1 ; else statement2;

Apabila evaluasi terhadap kondisi memberikan nilai true maka statement dikerjakan, sebaliknya jika false maka statement 2 dikerjakan. Jadi yang dikerjakan selalu salah satu dari kedua statement. Statement dapat berupa instruksi kosong, instruksi tunggal atau beberapa instruksi yang dilingkup dengan { }. Tidak diperbolehkan ada klausa else tanpa instruksi if.

Alur logika instruksi if else dapat andalihat pada gambar dibawah ini:

Alur Intruksi IF ELSE

Contoh pemakaian instruksi if else

If (nilai >= 60) printf (“lulus”) ;

Else printf (“tidak lulus”)

Jika nilai lebih bessar sama dengan 60 maka tampilkan lulus, selain dari itu maka tampilkan tidak lulus.

If ((bil % 2) == 0) printf (“bilangan genap”) ;

Else printf (“bilangan ganjil”)

Jika bilangan habis dibagi 2 maka tampilkan genap, selain dari itu maka tampilkan bilangan ganjil

If ((grade == `D`) ││ (grade == ‘E’))

Printf (“tidak lulus”)

Else printf (“lulus”)

Jika grade berisi “D” atau “E” maka tampilkan tidak lulus, selain dari itu tampilkan lulus.

3. Nested If (Struktur If bersarang)

Pada suatu instruksi if, statement yang dikerjakan apabila kondisi bernilai true dapat berupa instruksi if yanglain. Strukstur instruksi seperti ini disebut nested if (if bersarang). Hal yang sama juga berlaku untuk statement yang dikerjakan pada bagian klausa else. Berikut ini salah satu bentuk konfigurasi nested if beserta cara penulisannya :

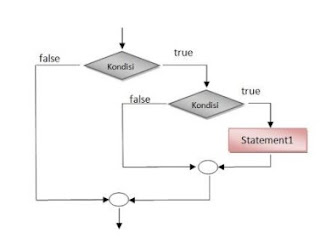

Konfigurasi Nested If

Berikut ini cara membaca dari flowchart Nested if diatas :

if (kondisi1)

if (kondisi2) {}

Contoh soal

Terdapat tiga bilangan bulat yang berbeda. Tulis program untuk menampilkan bilangan bulat terbesar diantara bilangan bulat tersebut.

Contoh soal Nested If
